Инструмент для труб из сшитого полиэтилена 12-20 мм.                  арт. инструмент PEX-1

Комплектация набора:

  • экспандер ручной типа "бабочка" 12, 16 и 20 мм;
  • пистолет запрессовочный механический с храповым механизмом;
  • насадки под пистолет для запрессовки 12, 16 и 20 мм фитингов;
  • ножницы с храповым механизмом;
  • чемодан для транспортировки инструмента PEX;
  • инструкция.
Размер (ДхШхВ) мм: 370х260х60
Вес БРУТТО - 3 кг.

Цена: 5999 руб.

Набор инструмента PEX для труб из сшитого полиэтилена (TIM FT-1225)
Инструмент для труб из сшитого полиэтилена 12-20 мм

    Если Вы хотите самостоятельно произвести замену старых труб отопления на новые трубы из сшитого полиэтилена в доме или на дачном участке - то инструмент для труб из сшитого полиэтилена PEX-1 именно то, что Вам будет нужно.

       Зачем брать старый инструмент в аренду, торопиться и делать всё в спешке, чтобы успеть вовремя сдать его обратно и переживать, а вдруг арендодатель предъявит какие-нибудь претензии по состоянию инструмента для пресс фитингов.

        Инструмент для монтажа аксиальных фитингов PEX-1 подходит для PEX труб различных производителей, в том числе unidelta, рехау, stout, frankische, стоут, rehau, uponor, flex, пинк, valtec, флекс, pink, elsen и ещё ко многим другим брендам.

      Возможные диаметры соединений труб 12, 16 и 20 мм. В комплект инструмент pex входит всё необходимое: пресс для сшитого полиэтилена, ручной расширитель для труб из сшитого полиэтилена, труборезные ножницы, насадки для pex труб и фитингов под размеры 12, 16 и 20 мм и все это в удобном чемодане для транспортировки и хранения инструмента.

        А самое главное, для того чтобы сделать прочное и надежное соединение Вы потратите всего лишь несколько минут! Инструмент для труб из сшитого полиэтилена PEX-1 будет Вашим надежным помощником!



Галерея набора инструмента для труб из сшитого полиэтилена PEX 12-20



Описание работы инструментом для монтажа аксиальных фитингов.

Подготовка трубы из сшитого полиэтилена к монтажу обжимного фитинга.

Берем PEX трубу и отрезаем трубу необходимой длины с помощью труборезных ножниц. Срез должен производиться точно перпендикулярно продольной оси. Край среза труб должен быть абсолютно ровным, без заусенцев, надрезов и волн.
Подготовка труборезными ножницами трубы PEX
Обрезка труборезными ножницами трубы из сшитого полиэтилена

Надевание надвижной гильзы обжимного фитинга на PEX трубу
Надевание надвижной гильзы фитинга на трубу из сшитого полиэтилена

Надевание надвижной гильзы на PEX трубу.

Надеваем на трубу надвижную гильзу пресс-фитинга так, чтобы она не мешала последующим шагам.


Расширение трубы из сшитого полиэтилена экспандером.

Вставьте в PEX трубу ручной расширитель для труб из сшитого полиэтилена и расширьте необходимый конец трубы. Расширьте трубу несколько раз, поворачивая её на 30 градусов.
Важно: осуществляйте прогрессивное давление на рукоятки экспандера (расширителя PEX трубы), совершая при этом вращательное движение.
Расширение трубы из сшитого полиэтилена экспандером
Расширение трубы из сшитого полиэтилена экспандером

Вставка обжимного фитинга в трубу из сшитого полиэтилена
Вставка обжимного фитинга в расширенную PEX трубу

Вставка обжимного фитинга в PEX трубу.

Вставляем в расширенный конец PEX трубы соединительный пресс-фитинг.
Очень важно: не вставляйте до плеча фитинга, а только до последнего паза (около 3 мм от плеча фитинга). И подводим к фитингу ранее установленную надвижную гильзу.


Вставка в пресс для сшитого полиэтилена насадки нужного размера под PEX трубу.

Надеваем на инструмент для монтажа аксиальных фитингов насадку для трубы соответствующего размера.
Для получения готового соединения трубы из сшитого полиэтилена 12-20 диаметров (углового, соединительного равнопроходного и переходного с наружной и внутренней резьбой, тройникового соединений, заглушки и т.д.), все необходимые насадки для трубы и для фитингов имеются в комплекте. Вам просто необходимо подобрать нужную насадку под трубу и фитинг и надеть на инструмент pex.
Подготовка пресс-зажима для трубы из сшитого полиэтилена
Вставка насадки под PEX трубу в запрессовочный инструмент

Подготовка пресс-зажима для монтажа трубы из сшитого полиэтилена
Вставка насадки под пресс-фитинг в запрессовочный инструмент

Вставка в пресс для сшитого полиэтилена нужной насадки под обжимной фитинг.

Также вставляем в инструмент для монтажа аксиальных фитингов насадку под необходимый пресс-фитинг.


Вставка пресс-фитинга с трубой в пресс-зажим.

Подводим надвижную гильзу вплотную к месту соединения. Поместите трубу с фитингом в пресс для сшитого полиэтилена.
Вставка PEX трубы и обжимного фитинга в пресс-зажим
Вставка PEX трубы и обжимного фитинга в запрессовочный инструмент

Фиксация обжимного фитинга в пресс-инструменте
Фиксация обжимного фитинга в запрессовочном инструменте

Закрепление обжимного фитинга в запрессовочном инструменте.

Плавно сводя рукоядки пресс-зажима фиксируем пресс-фитинг в инструменте для труб из сшитого полиэтилена.


Запрессовка обжимного фитинга PEX трубы.

Сводя рукоятки запрессовочного инструмента для пресс фитингов надвиньте гильзу до фланца фитига.
Внимание! Как только надвижная гильза упрется во фланец фитинга, запрессовку следует прекратить! Во избежание повреждения фитинга и блокировки инструмента.
Монтаж PEX трубы пресс-инструментом
Запрессовка обжимного фитинга для трубы из сшитого полиэтилена

Готовое соединение PEX трубы
Готовое соединение обжимного фитинга для PEX трубы

Готовое соединение обжимного фитинга для трубы из сшитого полиэтилена.

Прочное и надежное соединение для PEX трубы готово.
Для того чтобы вернуть монтажный инструмент для труб из сшитого полиэтилена в исходное положение, вытяните рукоятку вверх и нажмите на его вал.


Монтаж сшитого полиэтилена видео и инструкция для набора инструмента для труб из сшитого полиэтилена PEX 12-20

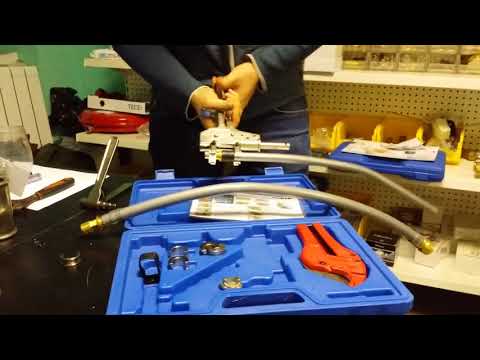

Пример работы с инструментом PEX-1 для труб 12-20 мм

Обработка видео...

Инструкция PEX-1.pdf

Размер файла: 6.11 мб

Инструкция по монтажу труб из сшитого полиэтилена инструментом PEX 1220.
